Đầu nối chữa cháy

Trang bị đầu nối chữa cháy Victory KY51 và KY66 — phụ kiện kết nối then chốt trong hệ thống họng chữa cháy vách tường, chế tạo từ hợp kim nhôm đúc chịu áp suất 16 Bar, đầy đủ tem kiểm định Bộ Công an. Liên hệ ngay DAILYPCCC qua hotline 0911 384 114 để được tư vấn kỹ thuật và nhận báo giá tốt nhất.

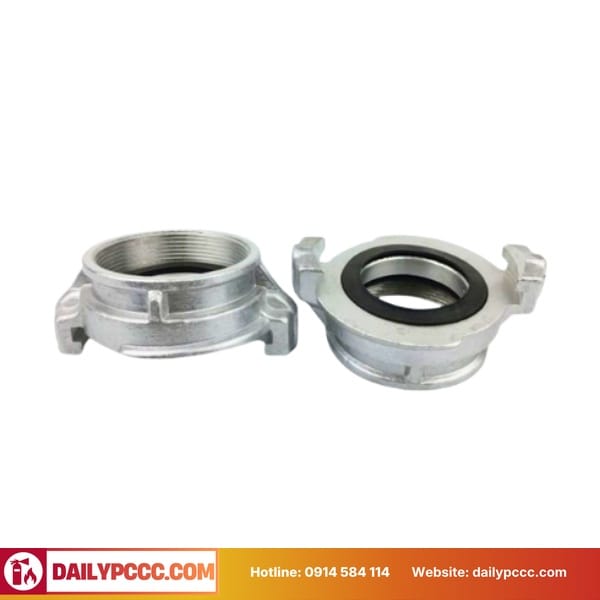

Đặc điểm nổi bật của đầu nối chữa cháy Victory KY51 và KY66

Đầu nối chữa cháy là chi tiết kết nối giữa cuộn vòi mềm và họng van chữa cháy vách tường hoặc giữa hai cuộn vòi khi cần nối dài. Tuy nhỏ nhưng đây là điểm chịu lực tập trung nhất trong toàn bộ hệ thống dẫn nước chữa cháy — nếu đầu nối bị rò rỉ hoặc bắn ra dưới áp suất cao trong tình huống khẩn cấp, toàn bộ lưu lượng nước sẽ mất kiểm soát và nguy cơ tai nạn cho người vận hành là rất cao.

• Chất liệu hợp kim nhôm đúc nguyên khối: Toàn bộ thân đầu nối được đúc từ hợp kim nhôm chịu lực, không bị oxy hóa trong môi trường ẩm và không phát sinh tia lửa khi va chạm với bề mặt kim loại — yêu cầu an toàn thiết yếu tại các khu vực có hơi dễ cháy nổ như kho nhiên liệu và nhà máy hóa chất.
• Hai mã sản phẩm tương thích toàn bộ hệ thống: KY51 kết nối chuẩn DN50 (Female ɸ50/2 inch) dùng cho hệ thống họng chữa cháy dân dụng và thương mại. KY66 kết nối chuẩn DN65 (Female ɸ65/2 inch) dùng cho hệ thống công nghiệp lưu lượng lớn. Cả hai đều tương thích hoàn toàn với cuộn vòi Victory và lăng chữa cháy Victory cùng quy cách.
• Áp suất làm việc 16 Bar — đồng bộ với toàn hệ thống: Thông số áp suất 16 Bar của đầu nối Victory khớp chính xác với áp suất làm việc của cuộn vòi Victory và hệ thống bơm PCCC tiêu chuẩn tại Việt Nam, đảm bảo không có điểm yếu nào trong chuỗi thiết bị từ đường ống đến đầu lăng phun.
• Cơ cấu khóa răng xoay nhanh: Thiết kế khớp nối kiểu răng xoay cho phép kết nối và tháo rời hoàn toàn chỉ trong vài giây mà không cần dụng cụ hỗ trợ. Trong tình huống khẩn cấp, thời gian kết nối vòi ảnh hưởng trực tiếp đến khả năng kiểm soát đám cháy ở giai đoạn đầu.
• Vòng đệm cao su kháng nhiệt ngăn rò rỉ: Vòng đệm NBR (Nitrile Butadiene Rubber) được lắp sẵn tại mặt tiếp xúc của đầu nối, chịu được nhiệt độ cao và không bị trương nở khi tiếp xúc với nước lâu dài. Đây là chi tiết quyết định tính kín khít tại điểm kết nối dưới áp suất cao.
• Cấu trúc đực-cái chống lắp ngược: Thiết kế đầu đực và đầu cái riêng biệt giúp người vận hành không thể lắp ngược chiều, loại bỏ hoàn toàn nguy cơ kết nối sai dẫn đến rò rỉ hoặc bắn đầu nối dưới áp suất trong thực tế chữa cháy.

Thông số kỹ thuật chi tiết đầu nối chữa cháy Victory KY51 và KY66

Bảng thông số dưới đây là căn cứ kỹ thuật để nhà thầu PCCC lựa chọn đúng mã đầu nối khi thiết kế hệ thống họng chữa cháy vách tường và hoàn thiện hồ sơ nghiệm thu với cơ quan chức năng. Toàn bộ chỉ số đều tuân thủ TCVN 5740:2009 và TCVN 3890:2023.

Đánh giá chi tiết đầu nối chữa cháy Victory KY51 và KY66

Đầu nối chữa cháy Victory được thiết kế theo nguyên tắc kết nối nhanh — kín khít — an toàn. Hiểu rõ cấu tạo từng bộ phận giúp kỹ sư thiết kế lựa chọn đúng mã sản phẩm, và giúp người vận hành bảo trì đúng kỹ thuật để đầu nối luôn sẵn sàng hoạt động khi cần thiết nhất.

Cấu tạo các bộ phận chính

Mỗi đầu nối chữa cháy Victory bao gồm bốn thành phần chức năng phối hợp chặt chẽ để tạo ra mối nối chịu áp suất cao, không rò rỉ và có thể thao tác nhanh trong tình huống khẩn cấp. Toàn bộ chi tiết được gia công với dung sai chặt chẽ để đảm bảo tính lắp lẫn nhất quán giữa các đầu nối cùng mã sản phẩm.

1. Thân đầu nối — Hợp kim nhôm đúc nguyên khối: Thân chính được đúc từ hợp kim nhôm chất lượng cao trong một lần đúc duy nhất, không có mối hàn hay điểm ghép nối. Cấu trúc nguyên khối loại bỏ hoàn toàn nguy cơ nứt vỡ tại các điểm tiếp giáp vật liệu khi chịu áp suất đột ngột trong thực tế chữa cháy. Bề mặt ngoài được xử lý oxy hóa anod để tăng khả năng chống ăn mòn trong môi trường ẩm ướt kéo dài.
2. Cơ cấu răng khóa xoay nhanh: Phần răng khóa được gia công chính xác tạo ra cơ chế cam xoay — chỉ cần xoay khoảng 60 đến 90 độ là đầu nối vào khóa hoàn toàn hoặc mở ra. Biên dạng răng được thiết kế để tăng lực kẹp tỷ lệ thuận với áp suất bên trong, nghĩa là áp suất nước càng cao thì mối nối càng chặt — nguyên lý tự siết an toàn trong thực tế vận hành.
3. Vòng đệm NBR kháng nhiệt — kháng dầu: Vòng đệm Nitrile Butadiene Rubber được lắp sẵn tại mặt tiếp xúc giữa hai đầu nối. NBR có tính đàn hồi cao, chịu được nhiệt độ từ âm 40 đến dương 120 độ C, không trương nở khi tiếp xúc liên tục với nước, dầu khoáng và nhiều loại chất chữa cháy. Đây là chi tiết tiêu hao duy nhất cần kiểm tra và thay thế định kỳ theo chu kỳ bảo trì 6 tháng.
4. Khóa cố định chống tháo ngẫu nhiên: Một số phiên bản đầu nối Victory được trang bị chốt khóa phụ ngăn đầu nối tự tháo ra do rung động hoặc va đập trong quá trình lưu trữ và vận chuyển. Cơ cấu này đặc biệt quan trọng tại các tủ họng chữa cháy vách tường nơi đầu nối được lắp sẵn vào cuộn vòi và cần giữ nguyên vị trí trong nhiều năm cho đến khi có sự cố.

Nguyên lý kết nối và đặc tính thủy lực tại điểm nối

Khi van họng chữa cháy được mở và nước được bơm vào hệ thống, điểm đầu nối chịu đồng thời áp suất thủy tĩnh từ cột nước và xung áp suất động từ dòng chảy. Thiết kế thân nhôm nguyên khối và cơ chế tự siết của răng khóa đảm bảo mối nối không bị nới lỏng hay rò rỉ trong suốt thời gian vận hành, kể cả khi áp suất tăng đột ngột do bơm PCCC khởi động.

• Không thu hẹp tiết diện dòng chảy: Đường kính trong của đầu nối Victory KY51 và KY66 được thiết kế bằng đúng đường kính danh nghĩa của vòi tương ứng (DN50 và DN65), không có điểm thu hẹp nào tại mối nối. Điều này đảm bảo không phát sinh tổn thất áp suất cục bộ tại điểm kết nối, duy trì lưu lượng thực tế tại đầu lăng đúng với tính toán thiết kế.
• Khả năng chịu xung áp suất: Trong thực tế, khi bơm PCCC khởi động, áp suất trong hệ thống có thể tăng từ 0 lên 10 Bar chỉ trong vài giây. Hợp kim nhôm đúc nguyên khối của đầu nối Victory hấp thụ xung áp suất này mà không biến dạng, bảo vệ cả vòng đệm NBR và cấu trúc răng khóa khỏi bị hư hỏng do tải trọng động đột ngột.
• Khả năng kết nối chéo với đầu nối cùng chuẩn: Đầu nối Victory KY51 và KY66 tương thích với các đầu nối cùng chuẩn DN50/DN65 của các thương hiệu PCCC khác đang được sử dụng tại Việt Nam, tạo điều kiện thuận lợi cho việc mở rộng hoặc thay thế từng phần của hệ thống mà không cần thay đổi đồng bộ toàn bộ thiết bị.

Ứng dụng thực tế: Đầu nối chữa cháy Victory phù hợp cho loại công trình và đối tượng nào?

Đầu nối chữa cháy là thiết bị bắt buộc trong mọi hệ thống họng chữa cháy vách tường theo TCVN 3890:2023. Việc lựa chọn đúng mã (KY51 cho hệ thống DN50, KY66 cho hệ thống DN65) và đơn vị cung cấp có đầy đủ giấy tờ pháp lý ảnh hưởng trực tiếp đến khả năng nghiệm thu và tính an toàn thực tế của hệ thống.

Cá nhân / Hộ gia đình tại chung cư cao tầng: Hệ thống họng chữa cháy trong hành lang chung cư sử dụng chuẩn DN50 với đầu nối KY51. Người dân thường không biết rằng đầu nối bị han gỉ hoặc vòng đệm lão hóa sẽ khiến vòi không kết nối được trong tình huống khẩn cấp. DAILYPCCC cung cấp đầu nối Victory KY51 chính hãng kèm dịch vụ kiểm tra và thay thế định kỳ để ban quản lý tòa nhà yên tâm về tính sẵn sàng của hệ thống.

Chủ nhà xưởng / Doanh nghiệp vừa và nhỏ: Nhà kho, xưởng sản xuất nhỏ và cửa hàng kinh doanh thường dùng hệ thống DN50 với đầu nối KY51. Nỗi lo về tính pháp lý trong các kỳ kiểm tra PCCC định kỳ được giải quyết vì mỗi đầu nối Victory đều có tem kiểm định hợp lệ và DAILYPCCC cung cấp hóa đơn VAT, chứng nhận xuất xứ đầy đủ để hoàn thiện hồ sơ.

Ban quản lý tòa nhà / Trung tâm thương mại lớn: Công trình quy mô lớn có thể có hàng trăm điểm họng chữa cháy, mỗi điểm cần một cặp đầu nối (một đầu gắn vào cuộn vòi, một đầu tại họng van). Nỗi đau về việc quản lý số lượng lớn phụ kiện và duy trì đồng bộ tiêu chuẩn được giải quyết khi DAILYPCCC cung cấp số lượng lớn kèm bảng kê chi tiết phục vụ hồ sơ bàn giao và kiểm định định kỳ.

Nhà thầu PCCC / Kỹ thuật viên chuyên nghiệp: Đầu nối là mặt hàng tiêu thụ thường xuyên trong thi công và bảo trì hệ thống PCCC. Nhà thầu cần nguồn cung ổn định, đồng đều về chất lượng và đầy đủ CO/CQ/CR để bàn giao hồ sơ thiết bị cho chủ đầu tư. DAILYPCCC đảm bảo kho hàng thường trực và thời gian giao hàng nhanh để không ảnh hưởng đến tiến độ thi công.

So sánh đầu nối chữa cháy Victory KY51 và KY66: Lựa chọn đúng cho từng hệ thống

Nhiều chủ đầu tư và ban quản lý công trình nhầm lẫn giữa KY51 và KY66 khi đặt hàng thay thế phụ kiện, dẫn đến không tương thích với hệ thống hiện hữu và phải đặt lại. Bảng so sánh dưới đây giúp xác định nhanh mã đúng cần dùng cho từng hạng mục công trình.

Phạm vi ứng dụng và cách xác định đúng mã đầu nối cần dùng

Cách nhanh nhất để xác định cần dùng KY51 hay KY66 là kiểm tra đường kính họng van chữa cháy vách tường hiện có trên công trình. Nếu họng van ghi DN50 hoặc 2 inch, dùng KY51. Nếu họng van ghi DN65, dùng KY66. Trong trường hợp không có nhãn, có thể dùng thước kẹp đo đường kính trong của cổng vào họng để xác định.

• KY51 cho hệ thống dân dụng và thương mại: Đây là mã phổ biến nhất trong các công trình dân dụng tại Việt Nam. Chung cư, văn phòng, trung tâm thương mại từ cỡ vừa trở xuống thường sử dụng họng DN50 theo thiết kế chuẩn, với lưu lượng yêu cầu từ 2.5 đến 5 lít/giây.
• KY66 cho hệ thống công nghiệp và hạ tầng lớn: Kho hàng diện tích trên 1000m2, nhà máy sản xuất có tải lửa cao, trung tâm logistics và các công trình hạ tầng lớn như sân bay, cảng biển thường được thiết kế với họng DN65, yêu cầu lưu lượng từ 7.5 lít/giây tại mỗi điểm họng theo TCVN 3890:2023.

Hướng dẫn sử dụng đúng cách: Thao tác kết nối và tháo rời đầu nối chữa cháy an toàn

Đầu nối chữa cháy được thiết kế để thao tác nhanh trong điều kiện khẩn cấp, nhưng cũng cần được lắp đặt và bảo trì đúng kỹ thuật để duy trì độ tin cậy trong suốt vòng đời sản phẩm. Quy trình dưới đây áp dụng cho cả KY51 và KY66.

1. Bước 1: Kiểm tra trực quan trước khi kết nối — Quan sát nhanh bề mặt răng khóa và vòng đệm NBR. Răng khóa không được có vết biến dạng, mòn sâu hoặc bị mẻ. Vòng đệm phải còn đàn hồi, không nứt vỡ hoặc biến cứng. Nếu có bất kỳ dấu hiệu bất thường nào, thay thế trước khi đưa vào sử dụng.
2. Bước 2: Căn chỉnh trục trước khi đẩy vào — Giữ hai đầu nối song song trục với nhau, đẩy thẳng vào cho đến khi cảm nhận răng khóa vào đúng vị trí sơ bộ. Tuyệt đối không xoay khi hai đầu nối chưa vào đúng trục vì sẽ làm mòn răng khóa và có thể làm hỏng vòng đệm.
3. Bước 3: Xoay khóa theo đúng chiều — thông thường 60 đến 90 độ — Sau khi hai đầu nối đã vào đúng trục, xoay theo chiều khóa (thường là chiều kim đồng hồ) cho đến khi cảm nhận điểm dừng rõ ràng. Không cần dùng lực quá mức — nếu phải dùng lực lớn để khóa, kiểm tra lại việc căn trục hoặc kiểm tra xem vòng đệm có bị lệch không.
4. Bước 4: Kiểm tra độ chắc sau khi khóa — Thử kéo nhẹ hai chiều và thử xoay nhẹ ngược chiều khóa. Nếu đầu nối không bị tuột hoặc xoay được, mối nối đã đạt yêu cầu. Trong điều kiện bình thường (không có nước), đây là kiểm tra đủ để xác nhận kết nối đúng cách.
5. Bước 5: Bảo trì sau sử dụng hoặc thử nghiệm — Sau mỗi lần sử dụng hoặc thử áp, tháo đầu nối ra, lau khô bề mặt trong và ngoài, kiểm tra vòng đệm và bề mặt răng khóa. Bôi một lớp mỡ bôi trơn silicon mỏng lên bề mặt răng khóa và vòng đệm trước khi lắp lại vào vị trí lưu trữ để ngăn oxy hóa và duy trì khả năng vận hành trơn tru.
